電力線載波通信技術是一種利用現有電力線網絡作為傳輸介質，實現數據通信的創新方式。它無需額外布線，成本低廉，在智能家居、工業自動化、遠程抄表等領域具有廣闊的應用前景。美國國家半導體公司推出的LM1893是一款經典的FSK調制解調器芯片，為設計穩定可靠的電力線載波通信系統提供了核心解決方案。本文將圍繞采用LM1893進行電力線載波通信集成電路設計的關鍵環節展開探討。

一、 LM1893芯片概述與工作原理
LM1893是一款專為電力線通信設計的單片集成電路。其核心是一個完整的頻移鍵控調制解調器。在發送端，它將輸入的二進制數字信號（TTL電平）調制為兩個不同頻率的正弦波（典型中心頻率為120kHz，頻偏±10kHz），即FSK信號。在接收端，它能夠從嘈雜的電力線信號中解調出原始的二進制數據。芯片內部集成了發送放大器、帶通濾波器、限幅器、解調器以及載波檢測等關鍵電路，極大簡化了外部電路設計。

二、 系統架構與電路設計要點

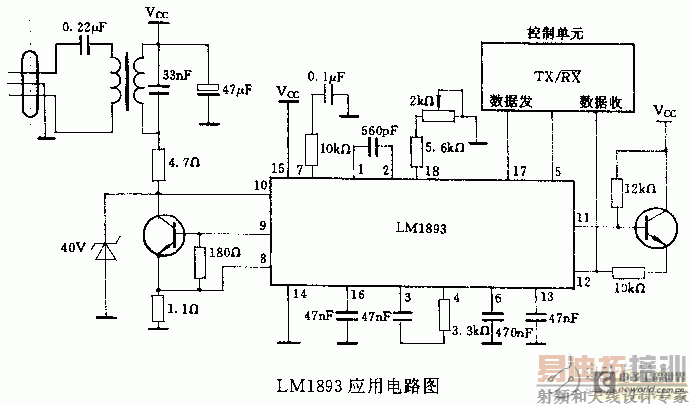

一個完整的基于LM1893的PLC節點通常包括微控制器、LM1893調制解調電路、發送功率放大電路、接收耦合與濾波電路以及電源管理部分。

1. 調制解調核心電路：圍繞LM1893，需配置少量外部元件，如決定中心頻率的定時電阻和電容、用于信號整形的濾波電容等。電路布局應緊湊，地線設計良好，以減少噪聲干擾。
2. 發送功率放大與耦合電路：LM1893輸出的FSK信號功率較小，必須經過功率放大才能注入到阻抗低、干擾大的電力線上。通常采用甲類或推挽功率放大器。耦合電路則負責將高頻通信信號安全、高效地耦合到220V/50Hz的工頻電力線上，同時阻隔工頻高壓，保護通信電路。通常采用電容耦合結合隔離變壓器的方案。
3. 接收前端濾波與保護電路：來自電力線的信號包含強烈的工頻噪聲和各種脈沖干擾。在送入LM1893接收輸入端之前，必須經過一個高性能的帶通濾波器（中心頻率與發送頻率一致），以提取出微弱的FSK信號，并抑制帶外噪聲。需要設計瞬態電壓抑制電路，防止電力線上的浪涌電壓損壞通信芯片。
4. 電源設計：系統通常從電力線取電，需要一個高效率、高隔離度的開關電源模塊，為微控制器和LM1893電路提供穩定、潔凈的低壓直流電。電源的噪聲抑制性能直接影響通信質量。

三、 設計挑戰與優化策略
電力線通信環境極其惡劣，設計面臨的主要挑戰包括：

- 信道衰減大且頻率選擇性明顯。
- 背景噪聲復雜（脈沖噪聲、工頻諧波、隨機噪聲）。
- 阻抗時變且不匹配。
優化策略包括：

• 選擇合適的載波頻率（如LM1893的常用頻段），避開干擾嚴重的頻點。
• 優化發送功率放大器的輸出阻抗匹配網絡，力求最大功率傳輸。
• 增強接收濾波器的選擇性，并考慮使用自適應濾波或數字信號處理（需配合MCU）來進一步提升抗干擾能力。
• 采用 robust 的通信協議，如增加前向糾錯、交織編碼、重傳機制等，在鏈路層彌補物理層的不足。

四、 應用與展望
采用LM1893的集成電路設計是實現低成本、低速率PLC應用的經典途徑。它在樓宇自動化、燈光控制、能源管理等場景中已得到成功應用。隨著物聯網的蓬勃發展，對電力線通信的可靠性和速率提出了更高要求。雖然LM1893代表了一個時代的技術，但新一代的PLC芯片（如基于OFDM技術的芯片組）正成為高速、高可靠性應用的主流。理解以LM1893為代表的傳統FSK PLC設計原理，對于掌握電力線信道特性和通信系統基礎仍然具有重要的教育意義和工程參考價值。

基于LM1893的電力線載波通信集成電路設計是一個系統工程，需要精心處理調制解調、功率耦合、噪聲抑制和電源管理等關鍵問題。通過嚴謹?shù)碾娐吩O(shè)計、合理的元器件選型和系統級的優化，可以構建出穩定實用的電力線數據通信節點，為各種“最后一公里”通信需求提供有效的解決方案。
